Alumia
Alumiinirunkoinen lasiseinäjärjestelmä
Alumia-seinäjärjestelmä
Alumia-seinäjärjestelmä on ratkaisu ilmeikkään, viihtyisän ja käytännöllisen työympäristön toteuttamiseen. Alumiinirunkoiset täyslasiseinät ja lasielementit jakavat tilaa tehokkaasti, luoden silti tunteen avarasta ja tilavasta ympäristöstä. Tilan käyttötarkoituksen mukaan luodut äänieristystasot puolestaan varmistavat työrauhan.
Alumia-järjestelmä koostuu lasi- ja umpiseinäelementeistä sekä liuku- ja saranaovista. Lasit voivat olla suunnitelmien mukaisesti sävytettyjä, etsattuja, teipattuja tms. Lasielementit ja -ovet ovat saatavana myös sähkölasina.
Järjestelmän suunniteltujen ominaisuuksien toteutumisen varmistavat tarkan tuotekehitysprosessin läpikäyneet liittymät, joilla elementit liittyvät toisiin seinä- ja ovielementteihin sekä ympäröiviin rakenteisiin. Harkitut liittymät viimeistelevät myös valmiin kokoonpanon näyttävyyden.

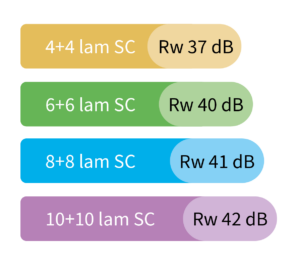

Lasien Rw-arvot
Alumia-seinäjärjestelmän tuotetiedot
Lasiseinät
Alumiinirunkoinen Muotolevy ALUMIA-seinäjärjestelmä
Alumiiniprofiilin mitat: korkeus 22 mm, leveys 92 mm
Profiilin värit: RAL-värikartta
Täyslasiseinässä lasien saumat: kirkas lasisaumalista
Lasi: laminoitu turvalasi
Lasivaihtoehdot:

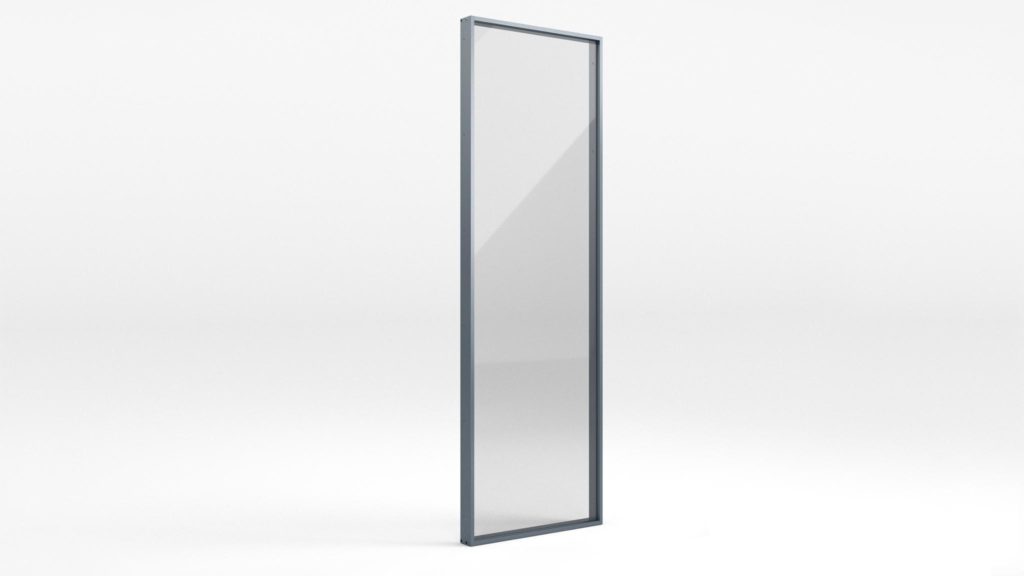

Alumia-lasielementit
- 4+4 mm Sound Control (Rw 37 dB)
- 6+6 mm Sound Control (Rw 40 dB)
- 8+8 mm Sound Control (Rw 41 dB)
- 10+10 mm Sound Control (Rw 42 dB)
Alumia-lasijaksot (täyslasiseinä)
- 6+6 mm Sound Control (Rw 40 dB)
- 8+8 mm Sound Control (Rw 41 dB)
- 10+10 mm Sound Control (Rw 42 dB)
Umpielementit, oven yläelementit ja sähköpielet
Alumia-umpielementti
Levyverhous: 12 mm MDF
Värit: puuviilut, NCS- ja RAL-värikartat, laminaatit
Eristys: mineraalivilla 50mm
Alumia-yläumpielementti
Levyverhous: 12 mm MDF
Värit: puuviilut, NCS- ja RAL-värikartat, laminaatit
Eristys: mineraalivilla 50mm
Alumia-ylälasielementti
Alumiiniprofiilin mitat: korkeus 22 mm, leveys 92 mm
Profiilin värit: RAL-värikartta
Lasi: laminoitu turvalasi
Lasivaihtoehdot:
- 4+4 mm Sound Control (Rw 37 dB)
- 6+6 mm Sound Control (Rw 40 dB)
- 8+8 mm Sound Control (Rw 41 dB)
- 10+10 mm Sound Control (Rw 42 dB)
Alumia-sähköpieli
Elementin sisällä kipsilevy
Huoneenpuoleinen pintalevy kiinnitetään piiloklipsillä, ei näkyviä ruuvinkantoja
Levyverhous: 12 mm MDF
Karmisyvyys 92 mm (matala kojerasia), 120 mm (normaali kojerasia)
Värit: puuviilut, NCS- ja RAL-värikartat, laminaatit
Avattava puoli: huoneen puolella
Sarana- ja liukuovet
Puusaranaovi suorareunaisella ovilehdellä
Ovilehti samassa tasossa karmin kanssa
Umpiovi tai lasiaukollinen
Leveydet: 8-10M
Korkeudet: 21-23M
Äänieristävyydet: Rw 33, 37, 40 ja 42 dB
Karmisyvyydet: 92 ja 120 mm
Väri: puuviilut, NCS- ja RAL-värikartat, laminaatit
Kynnys: tammikynnys tai laskeutuva tiivistekynnys
Lukkorungot: LC190, LC290
Puusaranaovi L-karmilla
Huoneeseen aukeava ovi, ovilehti samassa pinnassa käytäväpinnan kanssa
Umpiovi tai lasiaukollinen
Leveydet: 8-10M
Korkeudet: 21-23M
Äänieristävyydet: Rw 40 dB
Karmisyvyydet: 92 ja 120 mm
Väri: Puuviilut, NCS- ja RAL-värikartat, laminaatit
Kynnys: tammikynnys tai laskeutuva tiivistekynnys
Lukkorungot: LC190, LC290
Alumia-liukuovi
Alumiinirunkoinen liukulasiseinä
Ylätoiminen liukuovi, esteetön lattiapinta, laskeutuva tiivistekynnys, soft-stop hidastin
Karmisyvyys 92 mm
Leveydet: 1800 – 3200 mm
Korkeudet: 2100 – 3000 mm
Profiilien värit: RAL-värikartta
Äänieristävyys: Rw 30 dB
Lasit: liukuvaosa laminoitu 4+4 mm Sound Control, kiinteäosa laminoitu 6+6 mm Sound Control
Lukkorunko: LC306, LC307
Vedin: ML 137-20/300 LK tai ML 138-25/300 LK,kiinnitys pystyprofiiliin, korkeus lattiasta vetimen keskelle n. 1000mm
Alumiinisaranaovet
Lasiaukollinen alumiinisaranaovi
Piilosaranat, laskeutuva tiivistekynnys
Leveydet: 8-10M
Korkeudet: 21-23M
Karmisyvyys: 50, 65 ja 92 mm
Äänieristävyys: Rw 32, 37, 42 dB
Profiilin värit: RAL-värikartta
Lukkorunko: LC 302, LC305
Tuotteet
Alumia-seinäjärjestelmän kokoonpano muodostetaan lasi- ja umpiseinäelementeistä sekä sarana- ja liukuovista.
Liittymädetaljit
Tuotteiden liittymät toisiinsa sekä ympäröiviin rakenteisiin viimeistelevät seinäjärjestelmän ominaisuuksien toteutumisen ja tyylikkään ulkonäön.
Fast Track -tuotteet
Fast Track on Suomen nopein järjestelmäseinätoimitus: asennettuna ja luovutettuna 4 viikossa tilauksesta.
Fast Track -toimitus sisältää max. 150 m2 järjestelmäseinäkokonaisuuden Rw 40 dB -äänieristystasolla, 92 mm seinäpaksuudella ja vakiodetaljeilla, sekä 10x21M puuovet mekaanisella ABLOY LC190 -lukkorungolla. Ovivaihtoehtoja ovat lasiaukolliset liuku- ja saranaovet sekä umpiovet.
Kohdekuvia
Referenssit
Järjestelmäseinät soveltuvat erinomaisesti väliseinäratkaisuiksi esimerkiksi toimistoihin, julkisiin tiloihin ja kouluihin. Ratkaisujen äänieristystasot mahdollistavat tilan äänimaailman optimoinnin kunkin tilan käyttötarkoituksen mukaisesti.
