ML-lasiseinäjärjestelmä
Alumiinirunkoinen lasiseinäjärjestelmä. Yhtenäistä lasipintaa ilman lasien välisiä pystyprofiileja.
Jaa tila, säilytä avaruuden tuntu. Se on järjellistä.
Lasipinta jatkuu. Tila jakautuu.
Tilan voi jakaa avaruuden tuntua kadottamatta.
ML-lasiseinäjärjestelmän suuret yhtenäiset lasipinnat säilyttävät tilan valoisuuden ja avaruuden tunnun. Vierekkäisten lasien välissä ei ole pystyprofiileja. Lasipinta jatkuu yhtenäisenä lasijaksosta toiseen.
Kokoonpano muodostetaan lasijaksoista, tarvittavista umpiosista sekä sarana- ja liukuovista. Lasitus ja ovet valitaan tilan käyttötarkoituksen ja ääneneristysvaatimusten mukaan.
Harkitut liittymät yhdistävät lasijaksot muihin seinä- ja ovielementteihin sekä ympäröiviin rakenteisiin. Viimeistellyt ja huolellisesti suunnitellut liittymät vaikuttavat sekä seinän toimintaan että valmiin tilan ilmeeseen.
Valitse lasijakso ja saumaratkaisu

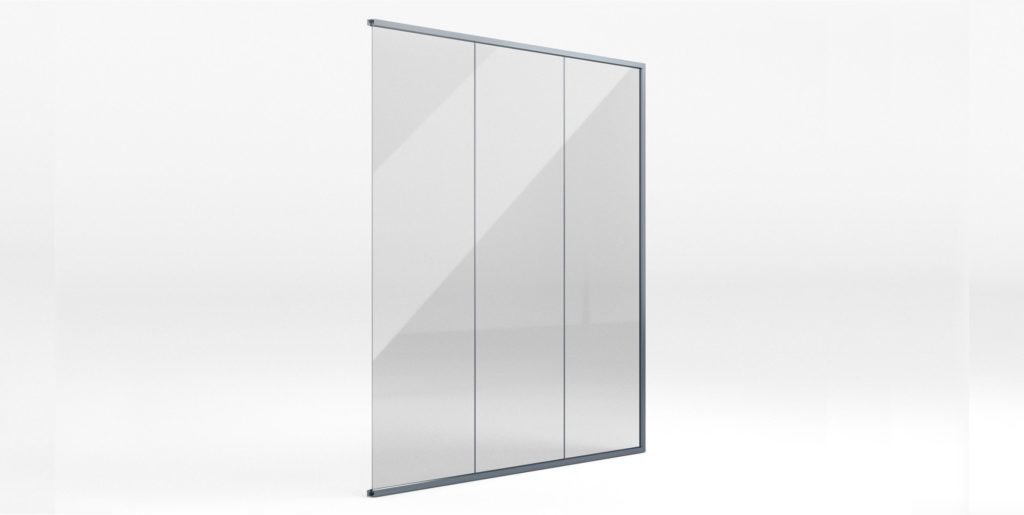

ML-lasiseinän lasijakso
ML-lasiseinän lasijaksossa lasien väliset pystysaumat toteutetaan ilman pystyprofiileja. Katto- ja lattialiittymissä on tiivisteellinen alumiiniprofiili. Tuotevalikoimasta löytyvät myös kulmalasijaksot.

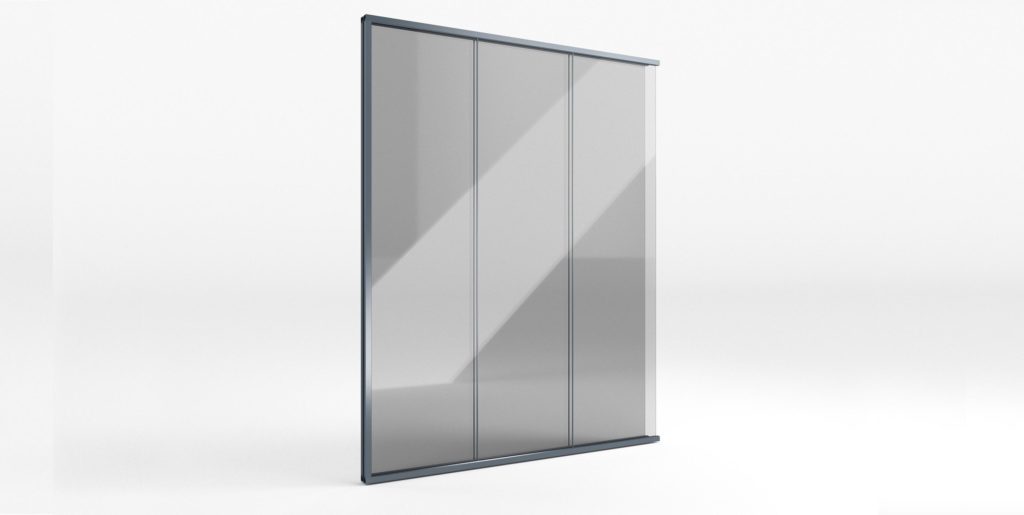

ML-lasiseinän tuplalasijakso
ML-lasiseinän tuplalasijaksossa on kaksi rinnakkaista lasitusta. Tuplalasiratkaisulla on omat lasitusvaihtoehtonsa, mitoituksensa ja ääneneristysarvonsa. Saatavana on myös tuplakulmalasijaksoja.
Avosauma vai lasisaumalista?
Lasien pystysaumat voidaan toteuttaa avosaumalla tai kirkkaalla lasisaumalistalla. Saumaratkaisu valitaan tilan ilmeen ja teknisten vaatimusten mukaan.
Lasijakso, lasitus ja saumaratkaisu yksilöidään tuotemääritykseen. Autamme valitsemaan tilan käyttötarkoitukseen sopivan toteutuksen.
Työrauha syntyy kokonaisuudesta
Ääneneristyksen suunnittelu lähtee siitä, mitä tilassa tehdään.
ML-lasiseinän lasitus valitaan tilan tarpeiden mukaan. Tuotekohtaiset Rw-arvot riippuvat valitusta lasituksesta ja rakenteesta. Valmiin tilan toteutuvaan ääneneristykseen vaikuttavat myös ovet, liittymät ja ympäröivät rakenteet.
Valinnat tehdään kohdekohtaisten tarpeiden ja vaatimusten perusteella.
Lasien Rw-arvot
Lasitusvaihtoehdot vaihtelevat tuotteittain. Tuplalasijaksojen Rw-arvot löytyvät tuotetiedoista.
Millaista yksityisyyttä tilassa tarvitaan?

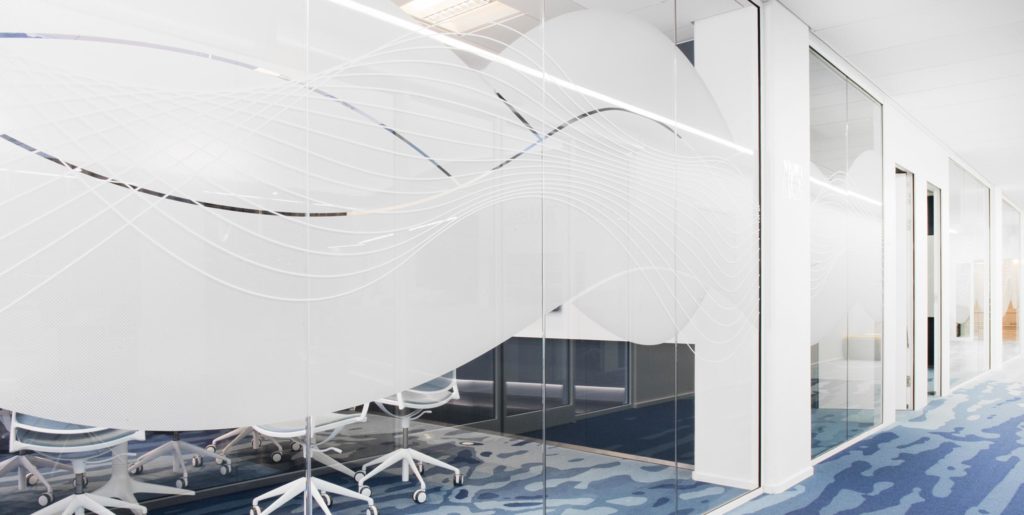

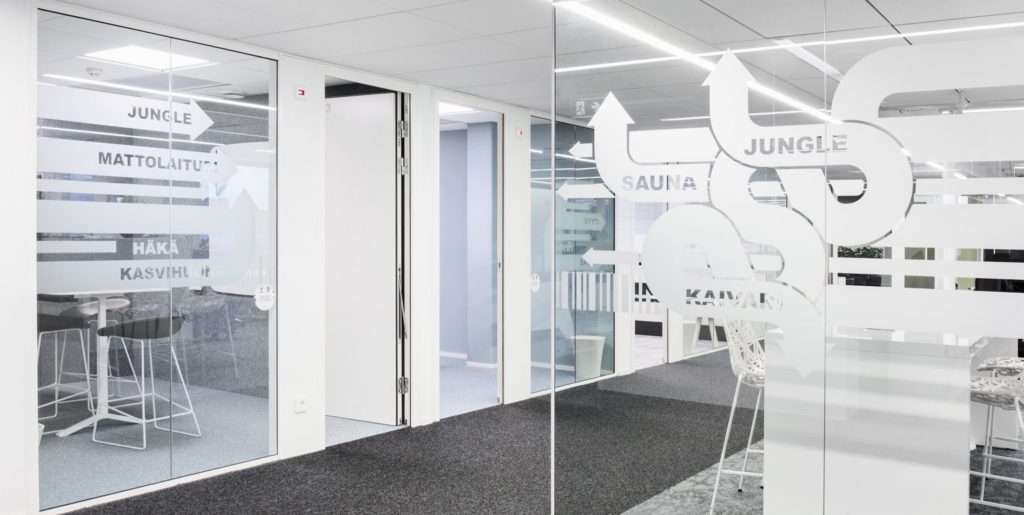

Lasiseinä voi avata näkymän tilasta toiseen tai rajata sitä. ML-lasiseinän ilmettä ja seinien tarjoamaa yksityisyyttä voidaan muokata esimerkiksi sävytyksillä, etsauksilla ja teippauksilla. Lasiseiniä ja -ovia on saatavana myös sähkölasilla varustettuina.
Valitse toteutus sen perusteella, kuinka avoimeksi tila halutaan ja millaista ilmettä tavoitellaan. Yksityisyys ja ääneneristys ratkaistaan tilan käyttötarkoituksen mukaan.
ML-lasiseinän tuotetiedot ja suunnitteluaineistot
Tuotetiedoista löydät ML-lasiseinäjärjestelmän lasijaksot, ovet ja täydentävät elementit mittoineen ja vaihtoehtoineen. Liittymädetaljit näyttävät, miten ne yhdistyvät toisiinsa ja ympäröiviin rakenteisiin.
Perustiedot tuotemääritykseen
Alumiinirunkoinen Muotolevy ML-lasiseinäjärjestelmä ilman välipystyprofiileja.
ML-lasijakson alumiiniprofiilin mitat: korkeus 35 mm, leveys 31 mm.
Lasi: laminoitu turvalasi.
Lasien pystysaumat: kirkas lasisaumalista tai avosauma valitun toteutuksen mukaan.
Täydennä tuotemääritykseen valittu lasijakso tai tuplalasijakso, lasitus, saumaratkaisu, profiilien väri, ovet, tarvittavat umpielementit ja liittymädetaljit sekä kohteen ääneneristysvaatimukset.
Tuplalasijaksojen ja täydentävien elementtien mitoitus määritetään niiden omien tuotetietojen mukaisesti.
Ladattavat tiedostot
ML-lasiseinä | Järjestelmän tuotetiedot
Lasiseinät ja tuplalasiseinät
ML-lasijakso
Alumiinirunkoinen Muotolevy ML-lasiseinäjärjestelmä ilman välipystyprofiileja.
Alumiiniprofiilin mitat: korkeus 35 mm, leveys 31 mm
Profiilin värit: luonnonvärinen alumiini, RAL-värikartta
Lasien saumat: kirkas lasisaumalista tai avosauma valitun toteutuksen mukaan
Lasit: laminoitu turvalasi
Lasivaihtoehdot:
6+6 mm Sound Control (Rw 40 dB)
8+8 mm Sound Control (Rw 41 dB)
10+10 mm Sound Control (Rw 42 dB)
ML-tuplalasijakso
Alumiinirunkoinen Muotolevy ML-tuplalasiseinäjärjestelmä ilman pystyprofiileja.
Alumiiniprofiilin mitat: korkeus 35 mm, leveys 31 mm
Profiilin värit: luonnonvärinen alumiini, RAL-värikartta
Lasi: laminoitu turvalasi
Lasivaihtoehdot:
2 x 6+6 mm Sound Control (Rw 45 dB)
6+6 / 8+8 mm Sound Control (Rw 52 dB)
Umpielementit, yläelementit ja sähköpielet
ML-lasiseinän umpielementti
Levyverhous: 12 mm MDF
Värit: puuviilut, NCS- ja RAL-värikartat, laminaatit
Eristys: mineraalivilla 50 mm
ML-lasiseinän yläumpielementti
Levyverhous: 12 mm MDF
Värit: puuviilut, NCS- ja RAL-värikartat, laminaatit
Eristys: mineraalivilla 50 mm
ML-lasiseinän ylälasielementti
Alumiiniprofiilin mitat: korkeus 22 mm, leveys 92 mm
Profiilin värit: RAL-värikartta
Lasi: laminoitu turvalasi
Lasivaihtoehdot:
4+4 mm Sound Control (Rw 37 dB)
6+6 mm Sound Control (Rw 40 dB)
8+8 mm Sound Control (Rw 41 dB)
10+10 mm Sound Control (Rw 42 dB)
ML-lasiseinän sähköpieli
Elementin sisällä on kipsilevy. Huoneenpuoleinen pintalevy kiinnitetään pintalevyn sävyyn sopivilla ruuveilla.
Levyverhous: 12 mm MDF
Karmisyvyys: 92 mm tai 120 mm
Värit: puuviilut, NCS- ja RAL-värikartat, laminaatit
Avattava puoli: huoneen puolella
Movia-järjestelmäumpiseinä
Kun tilajakoon tarvitaan järjestelmäumpiseinää, tutustu Moviaan.
Sarana- ja liukuovet
Puusaranaovi suorareunaisella ovilehdellä
Ovilehti samassa tasossa karmin kanssa. Umpiovi tai lasiaukollinen ovi.
Leveydet: 8–10M
Korkeudet: 21–23M
Ääneneristävyys: Rw 33, 37, 40 ja 42 dB tuotteen mukaan
Karmisyvyydet: 92 ja 120 mm
Värit: Puuviilut, NCS- ja RAL-värikartat, laminaatit
Kynnys: Tammikynnys tai laskeutuva tiivistekynnys
Lukkorungot: LC190, LC290
Puusaranaovi L-karmilla
Huoneeseen aukeava ovi, jonka ovilehti on samassa pinnassa käytäväpinnan kanssa. Umpiovi tai lasiaukollinen ovi.
Leveydet: 8–10M
Korkeudet: 21–23M
Ääneneristävyys: Rw 39 dB
Karmisyvyydet: 92 ja 120 mm
Värit: Puuviilut, NCS- ja RAL-värikartat, laminaatit
Kynnys: Tammikynnys tai laskeutuva tiivistekynnys
Lukkorungot: LC190, LC290
ML-lasiseinän liukuovi
Alumiinirunkoinen liukulasiseinä. Ylätoiminen liukuovi, esteetön lattiapinta, laskeutuva tiivistekynnys ja soft-stop-hidastin.
Leveydet: 1 800–3 200 mm
Korkeudet: 2 100–3 000 mm
Profiilien värit: RAL-värikartta
Ääneneristävyys: Rw 30 dB
Liukuvan osan lasi: Laminoitu 4+4 mm Sound Control
Kiinteän osan lasi: Laminoitu 6+6 mm Sound Control
Lukkorungot: LC306, LC307
Vedin: ML 137-20/300 LK tai ML 138-25/300 LK
Vetimen kiinnitys: Pystyprofiiliin. Korkeus lattiasta vetimen keskelle noin 1 000mm
Alumiinisaranaovet
Lasiaukollinen alumiinisaranaovi. Piilosaranat, laskeutuva tiivistekynnys.
Leveydet: 8–10M
Korkeudet: 21–23M
Karmisyvyys: 50, 65 ja 92 mm
Äänieristävyys: Rw 32, 37, 42 dB
Saranat: Piilosaranat
Kynnys: Laskeutuva tiivistekynnys
Profiilien värit: RAL-värikartta
Lukkorungot: LC 302, LC305
Muut ovivaihtoehdot
ML-lasiseinän tuotelistauksesta löydät myös muun muassa pariliukuovet, pinta-asenteiset liukuovet, sähköliukuovet, oviportaalit ja puupariovet. Tarkista mitoitus, varusteet ja soveltuvuus tuotetiedoista.
