Varioshield-röntgensuojalevyt
Röntgen- ja säteilysuojauksessa oikea ratkaisu valitaan kohteen vaatimusten, rakenteen ja toteutustavan mukaan.
Varioshield-röntgensuojalevyt on suunniteltu kohteisiin, joissa toimivuus pitää pystyä perustelemaan. Autamme vertailemaan vaihtoehtoja ja valitsemaan oikean ratkaisun kohteeseen.
Mikä Varioshield-ratkaisu sopii kohteeseen?
Säteilysuojaratkaisu valitaan tilan suojavaatimuksen ja rakenteen toteutustavan perusteella. Kokonaisuus muodostuu tarvittavasta suojaustasosta, pintalevystä, asennustavasta ja rakenteen vaatimuksista.
| Ratkaisu | Varioshield Basic | Varioshield Basic DFH1IR (X-Ray Protect) | Varioshield Basic Plus | Varioshield XL Brick |
|---|---|---|---|---|
| RatkaisuKun tarvitset | Varioshield BasicLyijyvuoratun röntgensuojalevyn vakiokipsilevyllä | Varioshield Basic DFH1IR (X-Ray Protect)X-Ray Protectia vastaavan ja sen korvaavan ratkaisun, jossa pintalevy on puukuituvahvistettu, mekaanista rasitusta ja kosteutta kestävä erikoislevy | Varioshield Basic PlusLimittäiskiinnitettävän ratkaisun, jossa helppo asennettavuus ja vaakasaumojen siisti toteutettavuus korostuvat | Varioshield XL BrickErityisen korkeat suojavaatimukset täyttävän rakenteen |

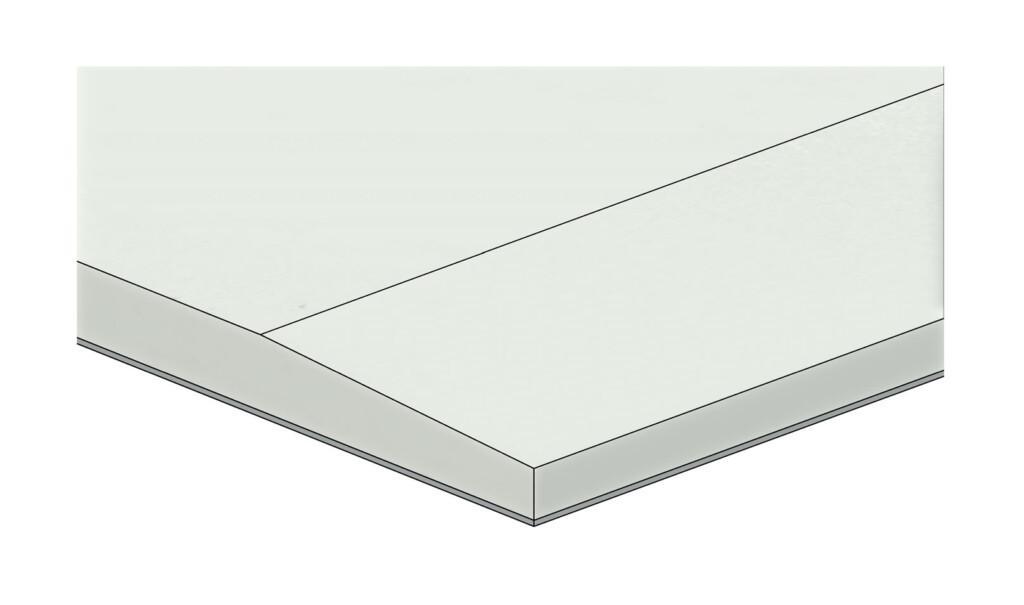

Varioshield Basic – lyijyvuorattu röntgensuojalevy kahdella pintalevyvaihtoehdolla
Varioshield Basic on lyijylaminoitu röntgensuojalevy seinä-, verhous- ja kattorakenteisiin, joissa tarvitaan kohteen vaatimusten mukainen säteilysuojaus. Se on järjellinen valinta, kun suunnittelussa haetaan teräsrankarakenteeseen sopivaa selkeää ja dokumentoitua ratkaisua.
Basic on saatavana kahdella eri pintalevyvaihtoehdolla: Varioshield Basic vakiokipsilevyllä sekä puukuituvahvistettu Varioshield Basic DFH1IR (X-Ray Protect).
Tekniset tiedot
Varioshield Basic
Varioshield Basic on lyijyvuorattu röntgensuojalevy vakiokipsilevyllä. Se sopii kohteisiin, joissa ratkaisevaa on oikea lyijypaksuus, selkeä levyrakenne ja suunnittelua tukeva dokumentaatio.
Tuotetietoja
Lyijyvuorattu röntgensuojalevy vakiokipsilevyllä
Leveys 600 mm
Levypituudet 2400, 2600 ja 3000 mm
Lyijypaksuudet 0,5–3,0 mm
Varioshield Basic DFH1IR (X-Ray Protect)
Varioshield Basic DFH1IR (X-Ray Protect) on ratkaisu, jossa pintalevy on puukuituvahvistettu, mekaanista rasitusta ja kosteutta kestävä erikoislevy. Se on vastaava ja korvaava ratkaisu aiemmin käytetylle Siniat X-Ray Protect -röntgensuojajärjestelmälle.
Tuotetietoja
Lyijyvuorattu röntgensuojalevy puukuituvahvistetulla pintalevyllä
Kestää paremmin mekaanista rasitusta ja kosteutta
Leveys 600 mm
Levypituudet 2400, 2600 ja 3000 mm
Lyijypaksuudet 0,5–3,0 mm
Vastaava ja korvaava ratkaisu Siniat X-Ray Protect -järjestelmälle
Varioshield Basic ja Varioshield Basic DFH1IR (X-Ray Protect) ovat Applus RTD -testattuja ja hyväksyttyjä ja niillä on DGMR Fire Resistance Expert Declaration.
Applus RTD on kansainvälinen testaus-, tarkastus ja NDT-toimija. DGMR on paloturvallisuuden ja rakennusfysiikan asiantuntijatoimija, jonka Expert Declaration tukee paloteknisen toimivuuden arviointia.
Ladattavat materiaalit
Kysy lisää Varioshield Basic -röntgensuojalevystä
Ota yhteyttä asiantuntijaan – valitaan yhdessä oikea ratkaisu kohteeseen.

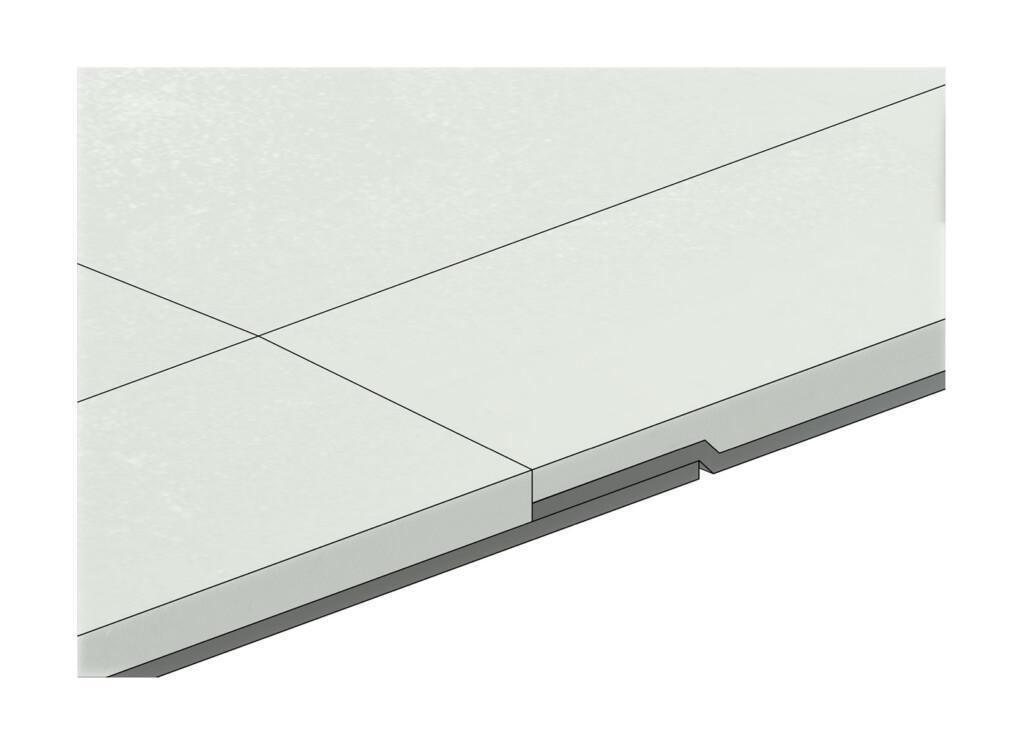

Varioshield Plus -röntgensuojalevy – kun asennettavuus ratkaisee
Varioshield Plus on lyijyvuorattu röntgensuojalevy, joka on suunniteltu limittäiskiinnitettäväksi siistien vaakasaumojen varmistamiseksi. Se on erityisen järjellinen valinta kohteisiin, joissa röntgensuojauksen lisäksi halutaan tehdä levyjen käsittely ja työmaatoteutus mahdollisimman helpoiksi.
Plus on järjellinen valinta, kun kohteessa korostuvat asennettavuus, levyjen käsiteltävyys ja vaakasaumojen siisti toteutus.
Tekniset tiedot
Lyijyvuorattu röntgensuojalevy
Limittäiskiinnitys, säteilysuojatut vaakasaumat
Levykoko 1200 x 600 mm
Lyijypaksuudet 0,5–3,0 mm
Helppo ja asennus yhden henkilön voimin – asennus voi edetä jopa 10 m2 tunnissa
Applus RTD testattu ja hyväksytty *
DGMR Fire Resistance Expert Declaration*
* Applus RTD on kansainvälinen testaus-, tarkastus ja NDT-toimija. DGMR on paloturvallisuuden ja rakennusfysiikan asiantuntijatoimija, jonka Expert Declaration tukee paloteknisen toimivuuden arviointia.
Ladattavat materiaalit
Kysy lisää Varioshield Plus -röntgensuojalevystä
Ota yhteyttä asiantuntijaan – valitaan yhdessä oikea ratkaisu kohteeseen.

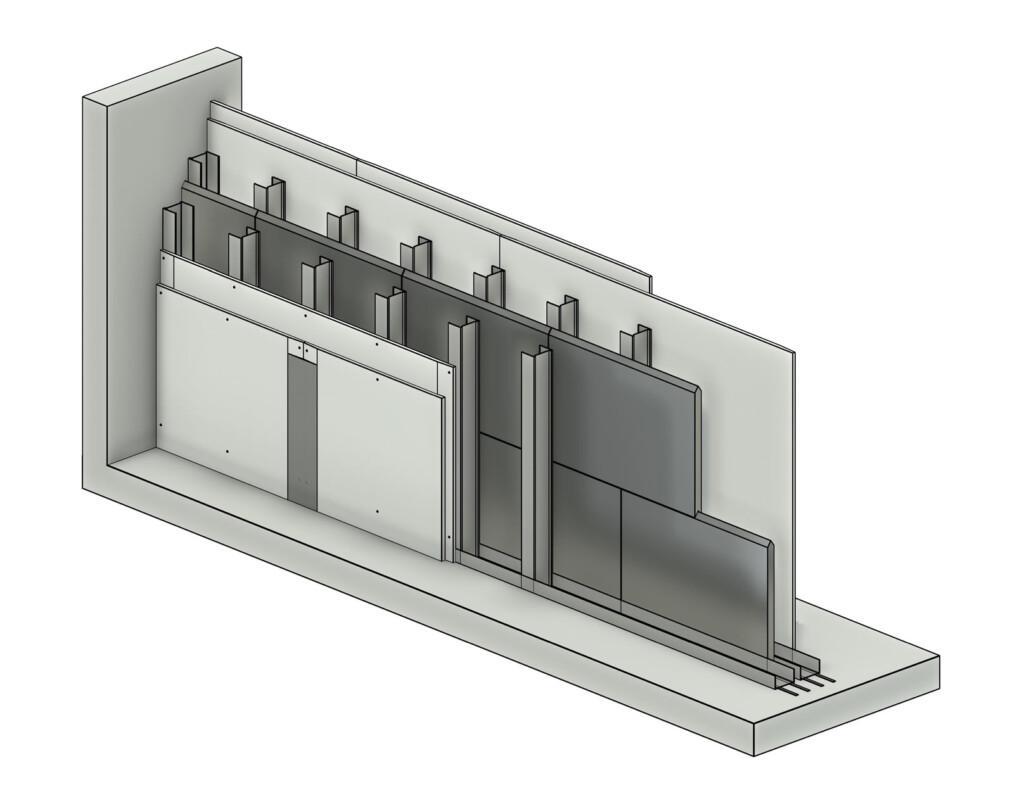

Varioshield XL Brick -lyijytiilijärjestelmä Korkeisiin suojausvaatimuksiin
Kun kohteen suojausvaatimukset ovat erityisen korkeat, ratkaisu voi vaatia levyrakennetta järeämpää järjestelmää. Varioshield XL Brick on lyijytiilijärjestelmä vaativiin säteilysuojattuihin seinärakenteisiin.
XL Brick on järjellinen ratkaisu kohteisiin, joissa rakenteen tulee täyttää korkeat suojausvaatimukset.
Tekniset tiedot
Lyijytiilijärjestelmä tiloihin, joilla on korkeat suojausvaatimukset
Suunniteltu vaativiin röntgen-, PET-, CT- ja muihin säteilysuojattaviin kohteisiin
Elementeissä V-muotoinen pontti
Mitat: 8 mm & 10 mm 600 x 400 mm | 12 mm & 15 mm 600 x 250 mm
Paino: noin 25 kg / tiili
Helppo ja nopea asennus: XL Brick -tiilet asennetaan vahvistetun teräsrangan sisä- ja ulkorakenteen väliin
Applus RTD testattu ja hyväksytty*
DGMR Fire Resistance Expert Declaration*
* Applus RTD on kansainvälinen testaus-, tarkastus ja NDT-toimija. DGMR on paloturvallisuuden ja rakennusfysiikan asiantuntijatoimija, jonka Expert Declaration tukee paloteknisen toimivuuden arviointia.
Ladattavat materiaalit
Kysy Varioshield XL Brick -ratkaisusta vaativaan kohteeseen
Ota yhteyttä asiantuntijaan – valitaan yhdessä oikea ratkaisu kohteeseen.
Testattu rakenne on turvallisempi päätös
Röntgensuojauksessa rakenteen tulee toimia käyttötarkoituksessaan.
Varioshield-röntgensuojalevyjen ja -järjestelmien säteilyturvallisuus ja palo-osastointi on testattu kolmansien osapuolien toimesta. Applus RTD on kansainvälinen testaus-, tarkastus- ja NDT-toimija. DGMR on paloturvallisuuden ja rakennusfysiikan asiantuntijatoimija.
Tarvittaessa autamme selvittämään, mitä dokumentteja kohteen suunnittelun, hyväksynnän tai toteutuksen tueksi tarvitaan.
Vinkkejä Varioshield-röntgensuojaratkaisujen vertailuun
Varioshield-ratkaisu valitaan tilan vaatimusten ja rakenteen toteutustavan mukaan. Oikea ratkaisu kohteeseen on se, jossa yhdistyvät suojausvaatimukset, rakenne, pintalevyn ominaisuudet, asennustapa ja dokumentaatio.
| Varioshield Basic | Varioshield Basic DFH1IR (X-Ray Protect) | Varioshield Plus | Varioshield XL Brick | |
|---|---|---|---|---|
| Kuvaus | Varioshield BasicLyijyvuorattu röntgensuojalevy vakiokipsilevyllä | Varioshield Basic DFH1IR (X-Ray Protect)X-Ray Protectia vastaava erikoislevypintainen röntgensuojalevy | Varioshield PlusLimittäiskiinnitettävä lyijyvuorattu röntgensuojalevy | Varioshield XL BrickLyijytiilijärjestelmä seinärakenteisiin, joilla on korkeat suojausvaatimukset |
| Kun tarvitset | Varioshield BasicSelkeän, dokumentoidun ja toimivan vakioratkaisun | Varioshield Basic DFH1IR (X-Ray Protect)Parempaa mekaanisen rasituksen ja kosteuden kestävyyttä | Varioshield PlusHelppoa käsiteltävyyttä sekä sujuvan ja siistin vaakasaumojen toteutuksen | Varioshield XL BrickJäreämpää säteilysuojausta |
| Mitat | Varioshield Basic600 mm leveä, pituudet 2400 / 2600 / 3000 mm | Varioshield Basic DFH1IR (X-Ray Protect)600 mm leveä, pituudet 2400 / 2600 / 3000 mm | Varioshield Plus1200 x 600 mm | Varioshield XL BrickMääräytyy XL-järjestelmän mukaan, joko 400 x 600 tai 250 x 600 mm |
| Lyijypaksuudet | Varioshield Basic0,5–3,0 mm | Varioshield Basic DFH1IR (X-Ray Protect)0,5–3,0 mm | Varioshield Plus0,5–3,0 mm | Varioshield XL BrickKohteen suojaustarpeen mukaan |
| Ratkaisun etu | Varioshield BasicSelkeä dokumentoiva levyratkaisu | Varioshield Basic DFH1IR (X-Ray Protect)X-Ray Protect -vastaavuus ja erikoislevypinta | Varioshield PlusLimittäiskiinnitys sekä helppo ja nopea asennus | Varioshield XL BrickVaativampien säteilysuojattujen seinärakenteiden toteutus |
| Suunnittelussa huomioitava | Varioshield BasicSuojaustaso, rakenne, dokumentit | Varioshield Basic DFH1IR (X-Ray Protect)Suojaustaso, rakenne, dokumentit, pintalevyn vaatimukset | Varioshield PlusSuojaustaso, rakenne, dokumentit, limittäiskiinnityksen asennettavuushyödyt | Varioshield XL BrickKohdekohtaiset suojausvaatimukset ja järjestelmärakenne |
Etsitkö X-Ray Protect -röntgensuojalevyä?
Siniat X-Ray Protect -tuotevalikoima ei ole enää saatavilla. Siniat suosittelee vastaavaksi ratkaisuksi Varioshield Basic DFH1IR (X-Ray Protect) -röntgensuojalevyä. Sen pintalevy on puukuituvahvistettu, mekaanista rasitusta ja kosteutta kestävä erikoislevy.
Jos suunnittelussa on käytetty vanhoja X-Ray Protect -aineistoja, autamme varmistamaan, mikä Varioshield-ratkaisu soveltuu kohteeseen.
Autamme varmistamaan, mikä ratkaisu toimii kohteessa
Röntgensuojauksessa ratkaisun pitää vastata vaatimukseen, sopia rakenteeseen ja tukea työmaan sujuvuutta.
Autamme vertaamaan vaihtoehtoja, kokoamaan tarvittavat dokumentit ja tunnistamaan, miten projektissa kannattaa edetä seuraavaksi.
Emme tuo pöytään vain levyä, vaan myös kyvyn arvioida, mikä toimii oikeasti.
